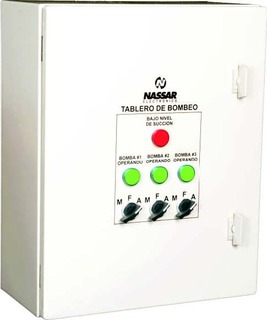

tableros de control serie 40 para vaciado de carcamos

producto

Regresar



Descripción de operación:
Los tableros SERIE 40 controlan la operación automática de las bombas para mantener vacío el cárcamo, dentro de los niveles establecidos previamente con los detectores de
nivel (flotadores).
Los tableros para 2, 3 y 4 bombas alternan y simultánea las bombas de acuerdo a las señales de arranque y paro que reciben de los detectores de nivel (flotadores).
Las bombas están protegidas contra sobrecarga, puede incluir como opción el Fasealert-3 contra bajo voltaje y falla de fase.

Los tableros serie 40 incluyen:
  • Arrancador magnético a plena tensión, con interruptor termo magnético (25 KA @ 220 V y 10 KA @ 440 V) y relevador de sobrecarga para cada bomba, (algunos modelos usan guarda motor).
  • Protección contra corto circuito y descargas en el control.
  • Protección contra bajo voltaje, falla de fase y desbalance con Fasealert-3 (opcional).
  • Módulo de control con microprocesador para alternar y simultanear las bombas, con protección contra descargas.
  • Selector de operación de 22 mm Manual-Fuera-Automático para cada bomba.
  • Luces piloto de 22 mm para: Operación de cada bomba.
  • Transformador de control 440 / 220 V para los tableros de 440 V.
  • El gabinete metálico IP55 a prueba de polvo y agua, con llave, pintura resistente a la corrosión color gris claro.
  • Tablillas de terminales de control y de entrada trifásica de 70 Amp. @ 600 V como mínimo.
  • Montaje en riel DIN para facilidad de mantenimiento.
